Как многоцелевой строительный материал, алюминиевый профиль является устойчивым цветным металлом с «зелеными» характеристиками защиты окружающей среды благодаря его хорошим эксплуатационным характеристикам, простоте обработки, пригодности к вторичной переработке, легкости, коррозионной стойкости и незаменимым преимуществам других строительных материалов. Высококачественная экструзия профилей из алюминиевого сплава является основой для высококачественных строительных профилей из алюминиевого сплава. Как обеспечить высококачественные экструзионные слитки стало особенно важной частью процесса производства алюминиевых профилей.
Строгий контроль химического состава
Диапазон содержания химических элементов в профиле алюминиевого сплава относительно широк, а онлайн-контроль химического состава относительно прост. Влияние свойств сплава обеспечивает получение идеальных свойств, а выход улучшается для достижения лучших экономических выгод.
Основными легирующими элементами профилей экструзии алюминиевого сплава являются магний и кремний. В качестве основного легирующего элемента магний обеспечивает упрочнение твердого раствора и улучшает скорость упрочнения сплава. Магний может образовывать фазу β (Mg5Al8) с алюминием, но не может образовывать осадки. Упрочнение, размер и распределение фазы β (Mg5Al8) оказывают значительное влияние на коррозионную стойкость сплава. Если она распределена по границам зерен в форме цепи, она вызовет межкристаллитную коррозию и коррозионное растрескивание под напряжением. Если она равномерно распределена по зернам и границам зерен, коррозионная стойкость улучшается.
Строгий контроль за плавильными операциями

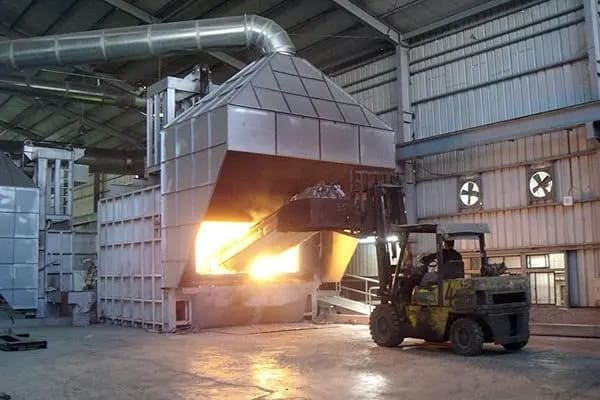

Чтобы гарантировать, что содержание примесей в сплаве находится в пределах диапазона контроля, процесс плавки плавильного сырья также должен строго контролироваться. Примесные элементы в основном поступают из сырья, особенно отходы, используемые с исходными алюминиевыми слитками, как правило, имеют высокое содержание примесных элементов, и при дозировании следует обращать внимание на долю исходных алюминиевых слитков и лома. Как правило, используются алюминиевые слитки для переплавки, не используется или используется меньше лома алюминия, и может использоваться соответствующее количество лома алюминиевого сплава. Кроме того, также важно очищать и промывать плавильную печь, что помогает удалить остаточные примеси в печи. Операция во время процесса плавки может увеличить содержание железа, и следует уделять внимание покрытию поверхности рабочего инструмента изоляцией и защитным слоем.
Обеспечить качество расплава профиля из алюминиевого сплава
Обеспечение качества расплава профиля алюминиевого сплава оказывает большую помощь в улучшении качества слитка. Температура расплава неравномерна или перегрета, время пребывания велико, потери расплава при прокаливании велики, содержание шлака и газа увеличивается, химический состав нелегко контролировать, а тенденция слитка к образованию центральных трещин и столбчатой кристаллической структуры также увеличится. Следует избегать слишком высокой температуры расплава, сокращать время расплава в печи и стоячей печи, а также избегать большого градиента температуры при охлаждении отливки. Однако температура расплава не должна быть слишком низкой, в противном случае текучесть расплава будет ослаблена, и на поверхности слитка могут возникнуть дефекты, такие как трещины. Поэтому очень важно выбрать подходящую температуру расплава, обеспечить равномерную температуру и сократить время плавления. Как правило, более целесообразно поддерживать температуру расплава в диапазоне 740-760 °C.
Наличие газа и шлака очень вредно для качества слитка. Чтобы максимально снизить содержание шлака и газа в расплаве, расплав следует дважды очищать флюсом и газом в процессе плавки. Для получения хорошего эффекта дегазации и удаления шлака необходимо гарантировать содержание и чистоту каждого компонента в растворителе и рафинирующем газе, а наличие примесей и влаги должно быть сведено к минимуму.
После завершения рафинирования, чтобы предотвратить повторное окисление и геттерирование расплава, поверхность расплава покрывают покровным средством. Перед заливкой расплав сплава фильтруют через стеклоткань и пенокерамическую фильтровальную пластину для дальнейшего снижения содержания примесей в расплаве и очистки расплава.
Суммировать
Для получения высококачественных слитков из алюминиевого сплава для экструзии профилей необходимо выбирать разумные химические компоненты и контролировать их в определенном диапазоне. В то же время следует строго контролировать шихту и процесс плавки, чтобы обеспечить эффект качества расплава.
